Lapisan keras katup bola dalam aplikasi servis berat

Layanan yang parah umumnya mengacu pada aplikasi yang menampilkan keterlibatan partikel berat, siklus{0}frekuensi tinggi, suhu ekstrem, korosi, erosi, atau kombinasi dari faktor-faktor ini. Katup bola-logam yang terpasang diperlukan untuk kondisi yang berat ini.

Keberhasilan katup bola-yang terpasang dari logam sangat bergantung pada pemilihan lapisan keras yang sesuai dan apakah lapisan tersebut dibuat dengan benar. Lapisan keras dapat melindungi bagian yang rentan dan meningkatkan kinerja katup. Namun, mendapatkan lapisan keras yang memuaskan jauh lebih sulit daripada yang dibayangkan sebagian besar pengguna akhir katup. Inilah sebabnya mengapa masih sering terjadi berbagai masalah lapisan pada katup bola di-lokasi, seperti terkelupas, retak, dan bahkan delaminasi.

Mengapa katup bola memerlukan pelapis?

Katup bola dengan dudukan lunak memiliki keterbatasan dalam hal suhu tinggi atau kondisi parah. Untuk menangani beban antara bola dan tempat duduk, dan untuk memastikan masa pakai yang andal dan lama, diperlukan lapisan yang sesuai antara area kontak yang bergerak. Selain itu, untuk tahan terhadap kondisi-tekanan tinggi, dan-suhu tinggi atau paparan benda padat yang bersifat abrasif, erosif, tekanan tinggi, dan kualitas bahan dasar serta lapisan yang tepat akan memengaruhi kinerja seperti kekencangan, daya tahan, torsi, dan kemudahan perbaikan katup.

Masalah umum pada kondisi servis yang parah

Kondisi yang keras di lingkungan servis yang parah merupakan tantangan bagi masa pakai dan kinerja penyegelan bola katup dan dudukannya. Hanya dengan pemilihan material yang sesuai, hilangnya kinerja katup secara dini dapat dihindari. Tekanan-tinggi dan suhu-tinggi, jika digabungkan dengan benda padat, dapat mengakibatkan kerusakan atau bahkan pengelupasan dan kerusakan lapisan. Hal ini dapat mengakibatkan peningkatan torsi dan-katup tidak dapat dioperasikan dan/atau tingkat kebocoran yang tinggi. Hal yang sama berlaku untuk korosi, erosi atau abrasi ketika ketahanan aus lapisan tidak memadai.

Solusi yang disarankan

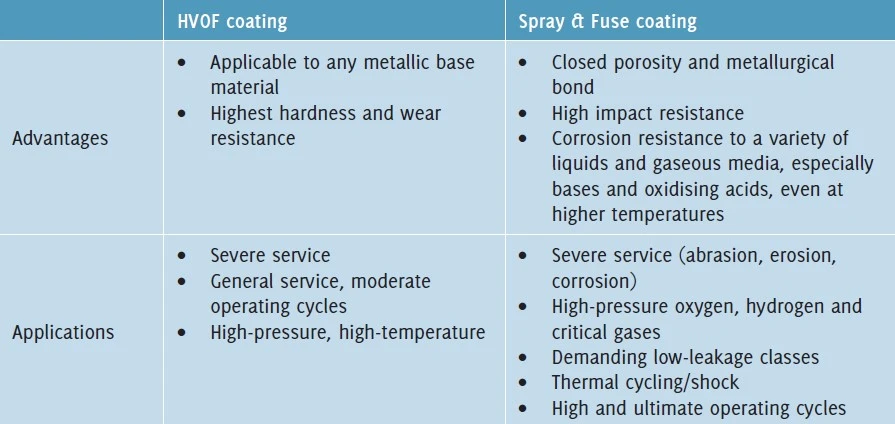

Pelapis HVOF dan Spray & Fuse adalah dua pelapis yang umum digunakan dalam industri katup. Keuntungan dan penerapan kedua pelapis ini (terlepas dari bahan bubuknya) ditunjukkan pada Tabel 1.

Apa yang membuat pelapisan bagus?

Proses produksi pelapisan dapat diibaratkan seperti penciptaan sebuah karya seni, dengan semua langkah, termasuk pra-perlakuan, penyemprotan, dan pasca-perawatan, berkontribusi terhadap hasil akhir. Ketidaksempurnaan dalam salah satu langkah saja akan menyebabkan produk gagal. Dalam banyak kasus, masalahnya tidak terlalu serius, mungkin hanya berupa sedikit peningkatan torsi yang diperlukan untuk pengoperasian katup.

Penyemprotan adalah bagian paling penting dalam proses ini. Proses penyemprotan yang tepat harus seakurat dan sestabil mungkin. Penyemprotan merupakan proses penambahan material yang harus dikontrol secara hati-hati. Sama seperti permesinan, peralatan-tercanggih-bukan satu-satunya faktor yang perlu dipertimbangkan; perlengkapan yang sesuai dan pengalaman bertahun-tahun juga penting. Stabilitas adalah tentang manajemen proses; setelah proses penyemprotan yang sempurna (-panas awal, kecepatan, jarak, dll.) tercapai, penting untuk memastikan bahwa semua langkah ini diterapkan di masa mendatang dengan intervensi minimal. Agar lebih-kompetitif dalam hal biaya, beberapa produsen masih menggunakan penyemprotan manual; namun, pendekatan ini tidak disarankan karena tidak tepat dan tidak stabil.

Perlakuan panas mengacu pada langkah peleburan dalam proses pelapisan Spray & Fuse. Pengguna katup semakin menerima lapisan Spray & Fuse sebagai lapisan yang lebih cocok untuk aplikasi servis berat, seperti pembilasan dan kejutan termal, dibandingkan lapisan HVOF. Proses peleburan sebagian besar pelapis Spray & Fuse yang ada di pasaran dicapai dengan memanaskan dudukan bola secara manual dengan pembakar oksiasetilen. Hal ini sangat bergantung pada pengalaman, sehingga sulit untuk menjamin keseragaman suhu di seluruh set bola, yang dapat menyebabkan kualitas lapisan tidak merata. Untuk mendapatkan lapisan yang andal dan berperforma tinggi, disarankan untuk menggunakan tungku vakum berpresisi tinggi yang memastikan variasi suhu minimal selama proses peleburan.

Lapping berperan penting dalam menghasilkan-lapisan berkualitas tinggi. Proses lapping standar hanya memastikan kebulatan yang cukup di sekitar area penyegelan. Jika kita memperluas luas pengukuran ke seluruh bola, mungkin sudah melebihi persyaratan toleransi. Inilah sebabnya mengapa banyak katup bola yang terbuat dari logam menunjukkan kinerja yang relatif dapat diterima selama pengujian di pabrik; namun, kebocoran yang tidak dapat diterima terjadi karena kerusakan lapisan yang disebabkan oleh beberapa siklus-dan-penutupan setelah katup dipasang. Oleh karena itu, selain kemampuan menyemprot, diperlukan kemampuan lapping yang terampil untuk memastikan kebulatan yang ideal di seluruh bola. Selain itu, proses lapping yang baik juga akan menjamin ketebalan lapisan yang merata sehingga tercapai kekerasan yang merata.

Pengujian dan verifikasiperiksa apakah pelapis diproduksi dengan kualitas yang diinginkan, dan juga berikan instruksi perbaikan berkelanjutan. Metode pemeriksaan pelapisan yang digunakan dalam industri katup umumnya meliputi uji kekerasan, porositas, dan kekuatan ikatan pada spesimen. Namun, hal ini memiliki keterbatasan: hasil pengujian hanya dapat memverifikasi bahwa pelapisan tersebut memenuhi kriteria standar internasional, dan pelapisan yang diverifikasi pada spesimen tidak menjamin kinerja yang sama dalam kondisi kerja nyata ketika diterapkan pada set bola. Solusi alternatif dapat mengatasi hal ini: menguji kinerja pelapisan dalam kondisi simulasi, namun lebih ketat dari, kondisi kerja katup sebenarnya, dan menggunakan inspeksi pelapisan standar sebagai pengujian tambahan.

Ringkasan

Artikel ini telah membahas bagaimana lapisan keras dapat meningkatkan kinerja katup bola, tantangan yang ditimbulkan oleh aplikasi servis yang berat pada katup bola, dan beberapa solusi potensial. Meskipun lapisan keras dapat memperluas cakupan kerja katup bola dan meningkatkan kinerja serta masa pakainya dalam aplikasi servis yang parah, hal ini sangat bergantung pada kualitas lapisan. Lapisan-berkualitas rendah adalah masalah yang dapat dengan cepat menimbulkan masalah pada katup bola, sehingga menghasilkan kinerja yang lebih buruk dibandingkan katup bola-yang terpasang lembut. Oleh karena itu, perhatian khusus harus diberikan pada pengendalian kualitas pelapisan untuk mencegah situasi yang tidak terduga.
